三合一送料機選配之油壓剪切裝置

 三合一送料機在用于厚板、厚板及高張力板材加工生產時，雖壓料臂配合擋料臂、托料臂、折料臂以及整平入料壓頭裝置能實現材料料頭的自動化入料動作，不過這些特殊板材厚度大、張力大，使其料頭很難以穩定、可靠的進入三合一送料機整平、送料滾筒中，強制性的送入很容易讓料頭斜插入整平滾筒之間，造成整平滾筒的損傷，同時當沖壓工藝改變需更換另外的料卷需將未使用完的料卷回收時，料尾的處理也是一個很大的難題。
　　　
　　傳統三合一送料機的解決方法是采用人工剪切的方式將開卷的料頭與收卷時的料尾剪切掉，只是材料料厚大、寬度寬、張力高時材料則很難剪切斷，不僅需在多人輔助下耗費大量時間才能完成，同時料頭、料尾切斷后容易反彈，因此存在著不小的安全隱患。
　　　
　　為從根本上解決三合一送料機加工厚板、厚板及高張力板材時，料頭料尾的剪切難題，晉志德機械專門生產了一種料頭料尾油壓剪切裝置作為送料機選配裝置，供客戶選擇，其能快速、準確的剪切掉不規則的材料的料頭、料尾，使沖壓入料與料卷的回收都能完全自動化的進行。
　　　

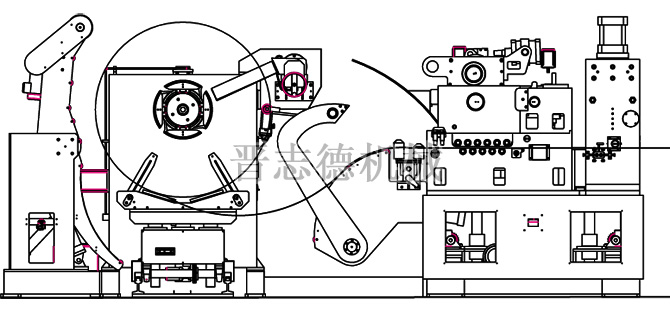

　　晉志德三合一送料機油壓剪切裝置包括剪切機架、下刀座、下剪切刀、導桿、滑動座、上刀座、上剪切刀、剪切油缸；下刀座固定在剪切機架上，下剪切刀與下刀座為一體結構；導桿安裝在剪切機架上；滑動座可滑動的設在導桿上；上刀座通過限位桿安裝在滑動座上，在限位桿上位于刀座與滑動座之間套有復位彈簧，在上刀座上設有上剪切刀；剪切油缸固定在剪切機架上并能驅動滑動座上下運動。入料板材可通過剪切油缸驅動滑動座向下運動，并帶動上刀座向下運動，從而帶動上剪切刀向下運動并與下剪切刀共同作用達到剪斷帶料的目的。其中，復位彈簧不僅能起到復位的作用，還能起到緩沖的作用，避免上剪切刀與下剪切刀在作用的瞬間產生較大的作用力，從而起到保護剪切裝置的目的，安全可靠、操作簡便。
